Датчик управления гидером из бумажной машины

Датчик сигнала - это мозг пневматического гудера, который состоит из вращающегося вала (перегородка, ролик, поворотный столик) в контакте с войлочной тканью и воздушным клапаном, который контролирует поток сжатого воздуха. Датчик Guider's Sun Hong подходит для бумажных машин с различными скоростями от 20 м/мин до 2000 м/мин. Мы предоставляем три материала: медь, нержавеющая сталь и алюминий, а ключевые детали изготовлены из износостойких материалов.

Рабочий принцип  датчика сигнала войлока и ткани

Сжатый воздух из трубопровода попадает в управляющий клапан после регулировки давления с помощью уменьшения давления клапана. Когда сетка смещается вправо, вал также движется вправо с войлокой и тканью. Это уменьшает натяжение пружины, увеличивая давление переключающего клапана и снижая давление на другой стороне, вызывая разность давления между двумя концами цилиндра привода, толкав поршень и приводя к направляющему ролику, чтобы двигаться вперед, исправляя войлоку и ткань влево. И наоборот, когда войлока и ткань движется слишком сильно влево, вал также движется влево, увеличивая натяжение пружины. Давление переключающего клапана уменьшается, а давление на другую сторону увеличивается, в результате чего привод приводят направляющий ролик к движению назад, исправляя войлоку и ткань вправо.

Пневматическая коробка управления

Различные типы гидера могут быть выбраны на основе различных температур и мест использования (таких как сухие или влажные участки). Разной Guider также может быть оснащен различными пневматическими коробками управления.

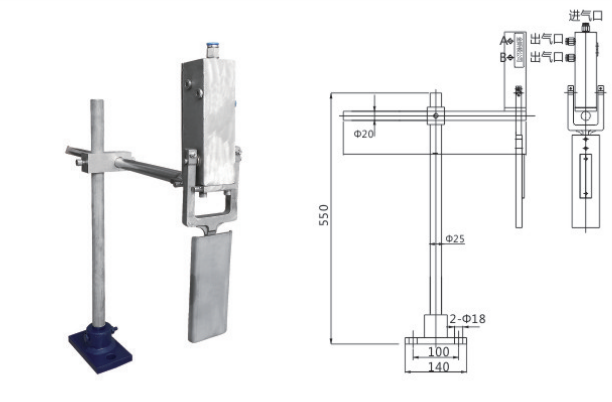

Технический параметр одной из нашей модели датчика сигнала

Модель: XV



1. Материал корпуса клапана: нержавеющая сталь

2. Применимая скорость: 50-1200 м/мин.

3. Давление воздуха: 0,2-0,3 МПа

4. Потребление газа: ≤ 1000 литров/час

5. Перегородка из нержавеющей стали: 18 °

6. Рабочая температура: -30-150 градусов Цельсия 7. Угол коррекции: ≤ 10 °
