Оптимизация конфигурации вакуумной системы в прессовом цехе бумагоделательной машины

Эффективность производства и энергопотребление секции пресса бумагоделательной машины тесно связаны, а энергопотребление вакуумной системы составляет значительную долю от общего энергопотребления секции пресса. Поэтому установка разумной вакуумной системы в секции пресса и оптимизация конфигурации вакуумной системы являются важными способами обеспечения эффективных и энергосберегающих решений для бумагоделательных машин.

1) Ролик вакуумной присоски и коробка вакуумной присоски

Основная функция вакуумных всасывающих роликов и вакуумных всасывающих коробок – обеспечить плавный переход бумажного полотна из сетки в секцию прессования. В настоящее время присасывающие валики (коробки) чаще всего применяются в виде контактирования с бумажным полотном через пресс-сукно. Объем всасывания не должен быть слишком большим, а степень вакуума следует поддерживать на уровне 30-50 кПа.

2) Вакуумная всасывающая коробка

В прессовом цехе используются вакуумные всасывающие камеры, вакуумные резервуары для обезвоживания и вакуумные промывочные камеры. Из-за различных функций неизбежны различия в их технических параметрах и требованиях.

Конструктивная конструкция пресс-фетра должна соответствовать требованиям бумагоделательной машины. После выхода из вакуумной камеры с всасыванием войлока содержание влаги в войлоке обычно составляет около одной трети его собственного веса. Чрезмерная вакуумная конфигурация не помогает снизить влажность войлока, а усугубляет его износ. Минимальную ширину прорези войлочной всасывающей коробки следует контролировать на уровне около 12 мм, чтобы предотвратить перемычку, закупорку и всасывание волокон. Максимальная ширина не должна превышать 20 мм, чтобы предотвратить засасывание войлока в шов и усиление его износа. Вакуумная всасывающая камера обычно используется на обратной стороне бумаги для изготовления войлока перед зоной прессования. Его функция заключается не только в поглощении влаги, перенесенной из влажного бумажного листа в войлок, но и в равномерной адсорбции влажного бумажного листа на поверхность войлока, не допуская его попадания в зону прессования и образования пузырей и складок. Степень вакуума в фетровой всасывающей камере обычно составляет 30–40 кПа.

3) Войлочная присоска

Вакуумный ящик для войлока — это специализированный вакуумный ящик, используемый для стирки и контроля содержания влаги в войлоке во время обратного пути. Вакуумная камера для мойки войлока делится на два типа: вакуумная камера низкого давления и вакуумная камера высокого давления. Когда скорость локомотива по производству бумаги низкая, обычно достаточно однокамерного двухщелевого всасывающего короба. Когда скорость машины превышает 600 и производится бумага более высокого качества, для улучшения очистки войлока можно одновременно использовать как вакуумную камеру низкого давления, так и вакуумную камеру высокого давления. Вакуумный бокс низкого давления имеет двойное щелевое отверстие шириной 12-18 мм и степенью вакуума 20-30 кПа; Вакуумная камера высокого давления имеет однощелевое отверстие шириной 10-16 мм и степенью вакуума 20-40 кПа.

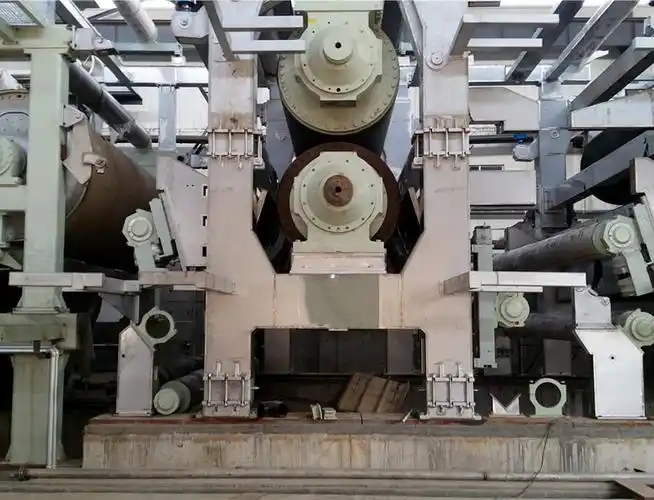

4) Вакуумный пресс-вал

Вакуумный пресс и вакуумный композитный пресс являются одними из основных типов прессов бумагоделательных машин, которые широко используются в бумагоделательных машинах из-за их более высокой эффективности обезвоживания, чем обычные плосковалковые прессы и рифленые прессы. Обычно вакуумные присасывающие валки, используемые для вакуумного прессования верхних и нижних валков, имеют ширину вакуумной камеры примерно от 10 до 15 см; Вакуумный прижимной валок из композитного материала обычно имеет две вакуумные камеры: одна — вакуумная камера низкого давления, а другая — вакуумная камера высокого давления. Степень вакуума в вакуумной камере низкого давления обычно составляет 30-40 кПа, а степень вакуума в вакуумной камере высокого давления обычно составляет 40-60 кПа. Величина степени вакуума определяется состоянием прессования и обезвоживания бумагоделательной машины. Если степень вакуума слишком высока, на поверхности бумаги могут легко остаться следы вакуума, а также возникнуть такие проблемы, как чрезмерное удаление волос и износ сукна пресса, а также потери энергии; Если степень вакуума слишком низкая, характеристики обезвоживания вакуумного прессования не могут быть полностью использованы.
