Вибрационный экран пульпы бумаги

Вибрирующий экран использует импульсы давления, генерируемые периодической вибрацией для экрана пульпы и очистить отверстия экрана. После того, как пульпа протекает в вибрирующий экран из впускного ящика, хорошая пульпа проходит через отверстия экрана в рамках дифференциального действия и выбрасывается из розетки. Грубый остаток, который не проходит через отверстия экрана, непрерывно прыгает к хвосту и выпускается с вибрирующего экрана.

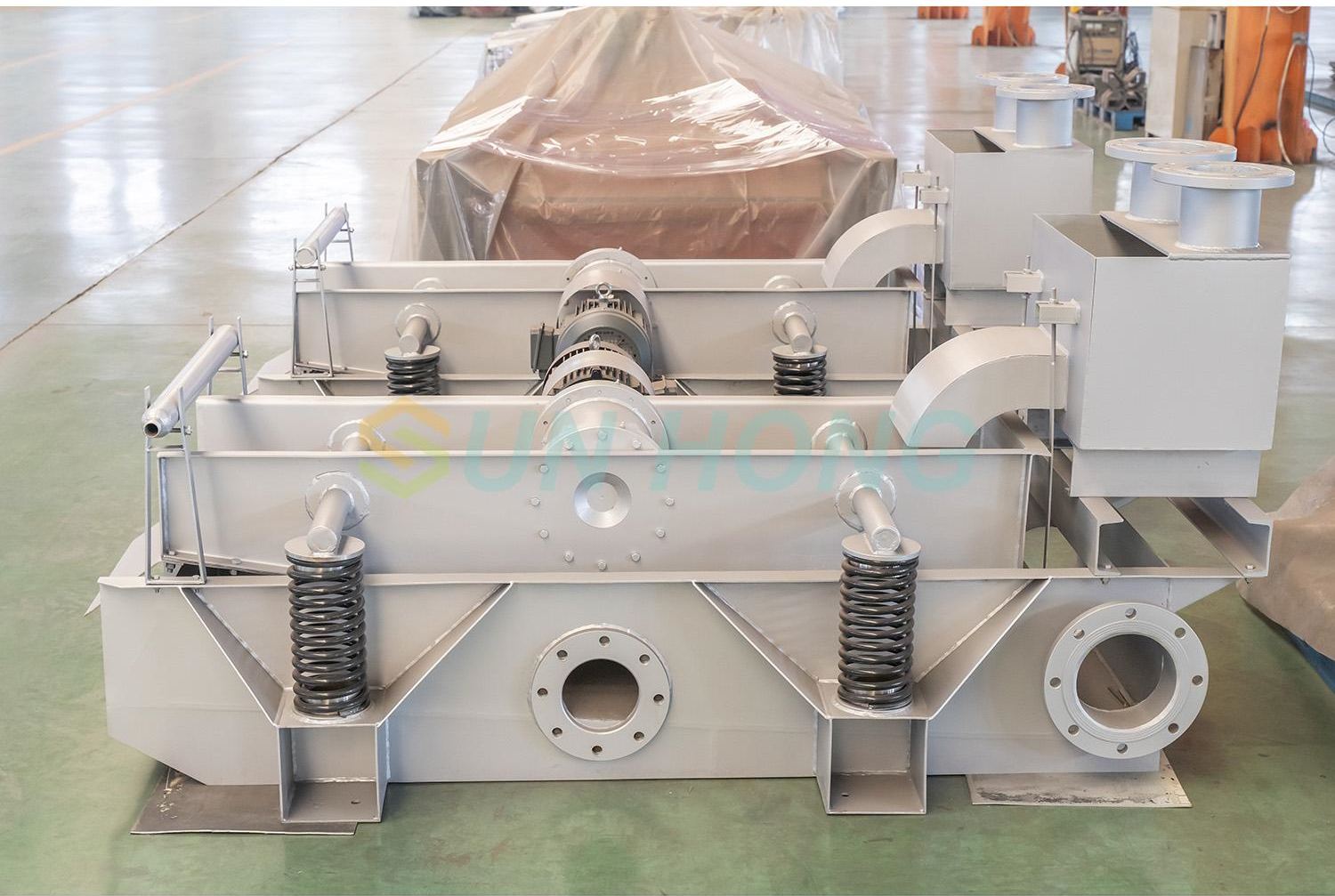

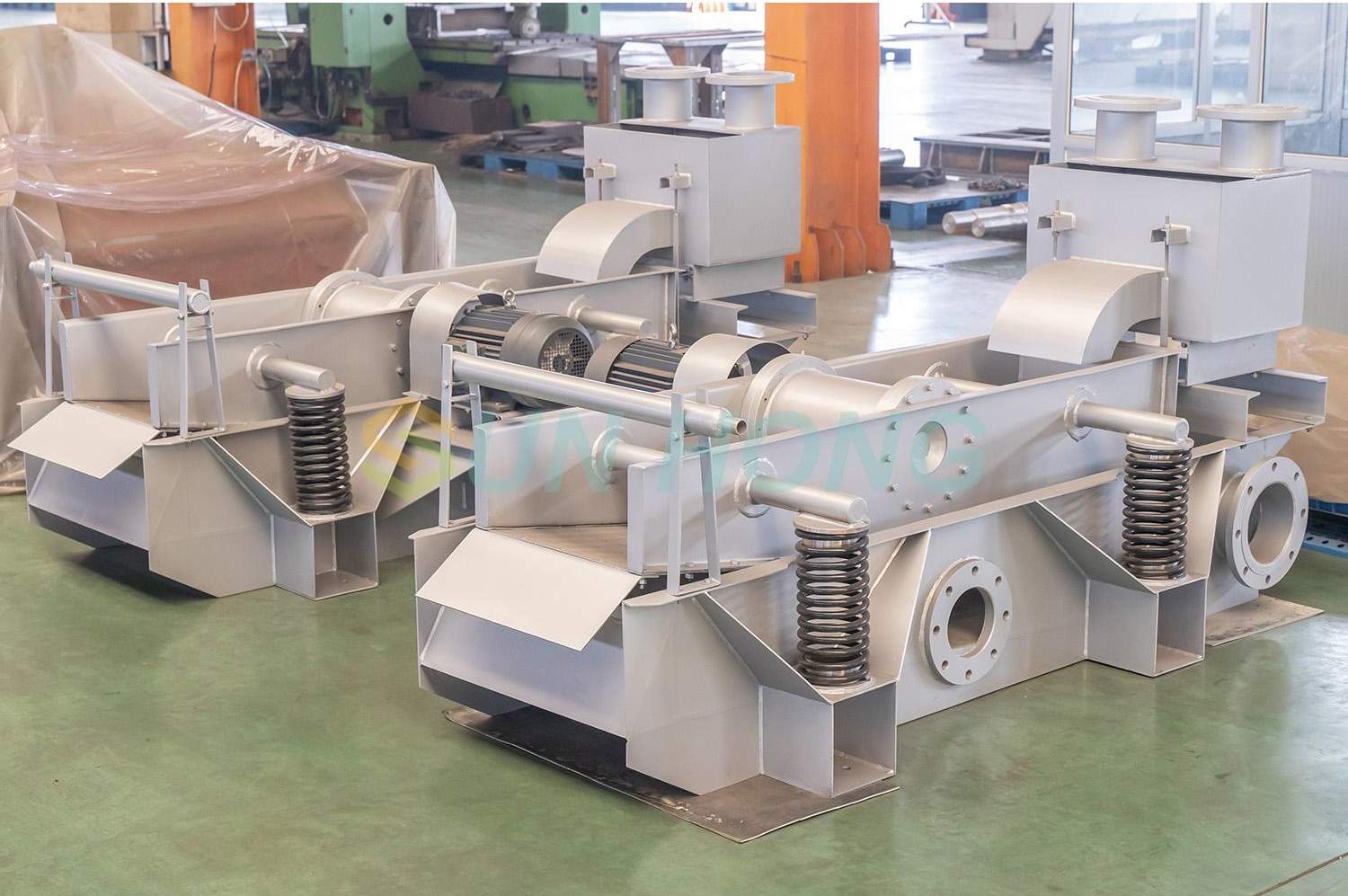

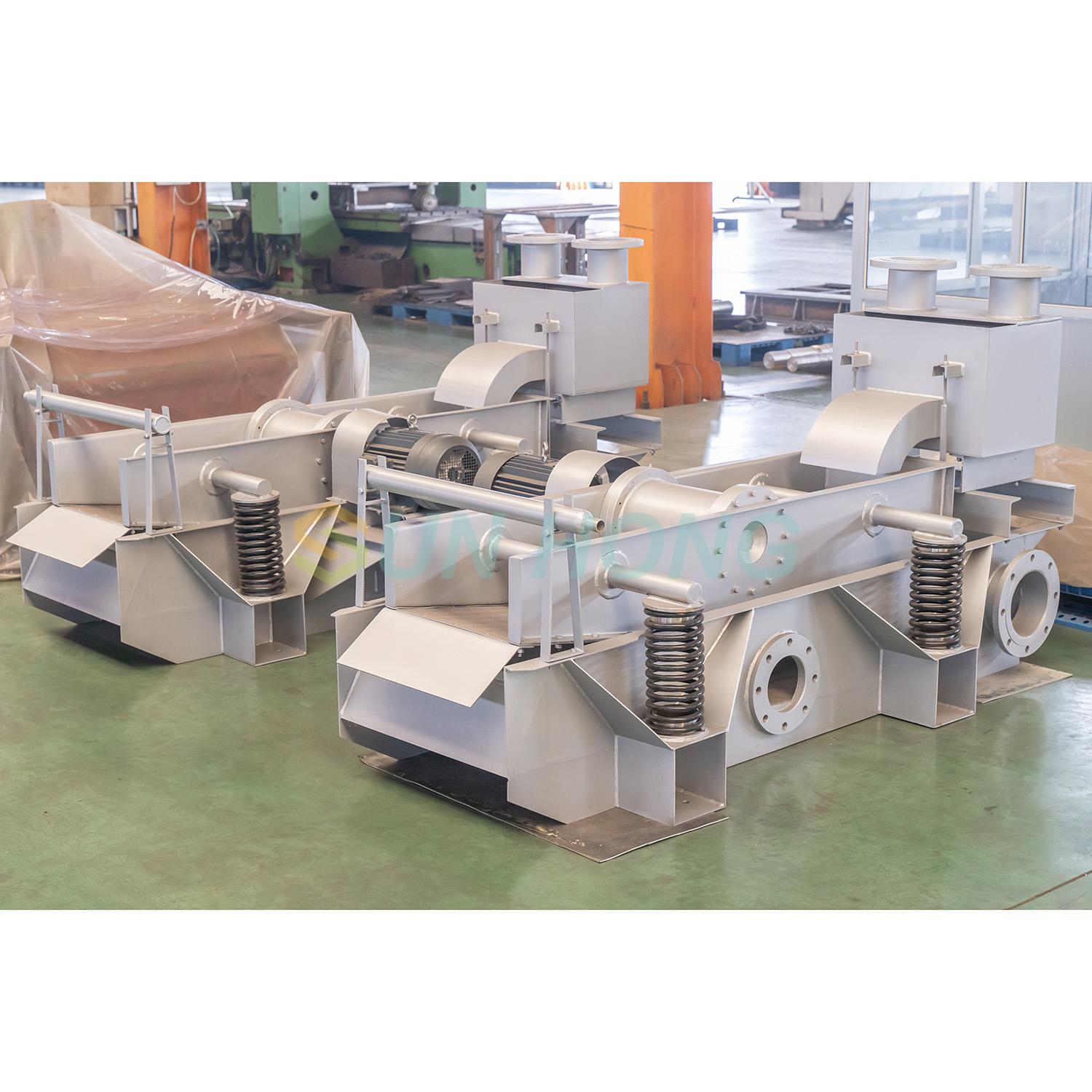

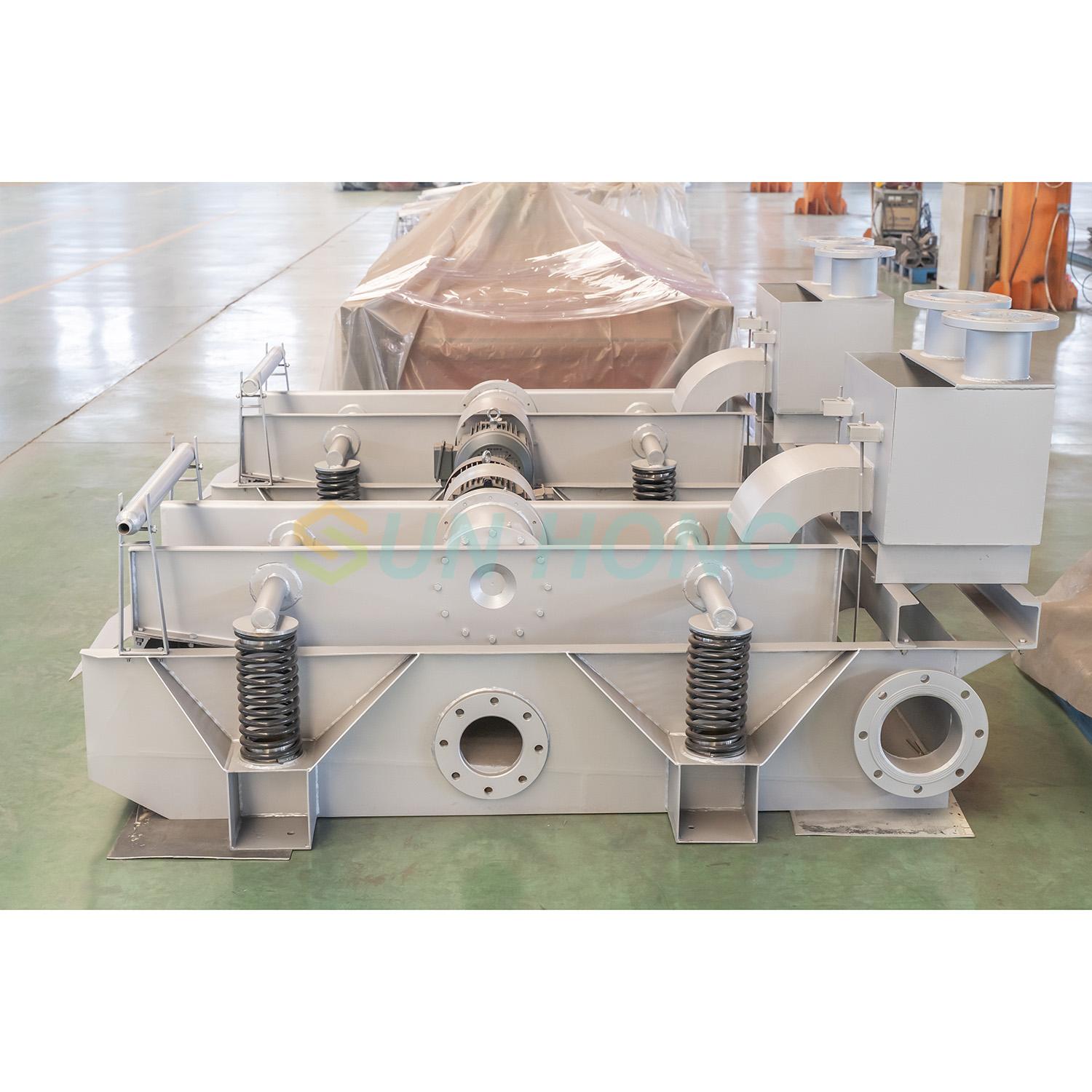

Структура вибрирующего экрана

Вибрирующий экран в основном состоит из впускной коробки, каркаса экрана, амортизатора, бак для мякоть, аэрозольной трубы и устройства для трансмиссии.

1. Входная коробка мякоть приварена из обычных стальных пластин, соответствующих левым и правым частям вибрирующего экрана. На входе пульпы есть два розетки мякоть, один слева и один справа, и установлен затвор регулировки пульпы. Во время производства вход пульпы вибрирующего экрана можно управлять путем отрегулирования отверстия затвора.

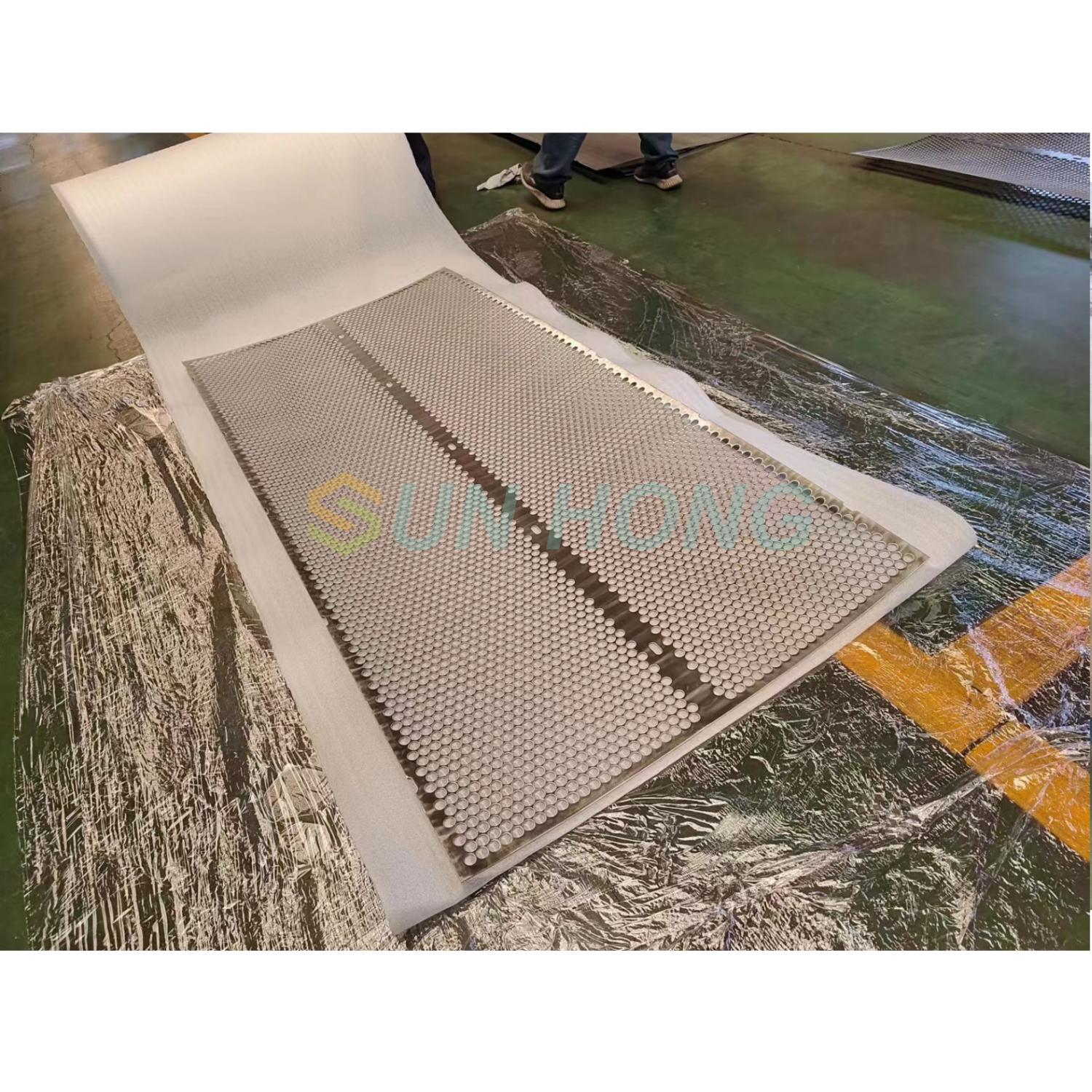

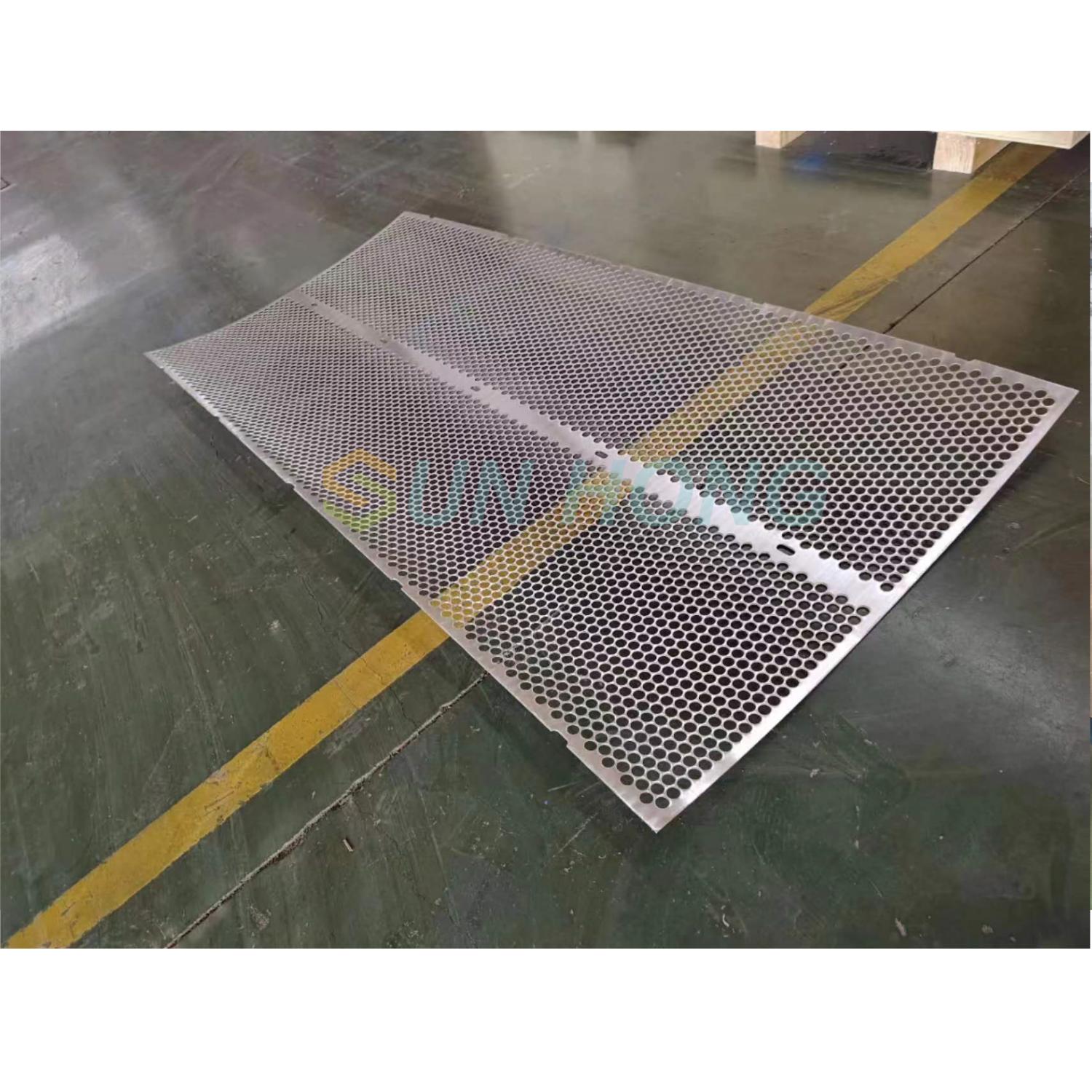

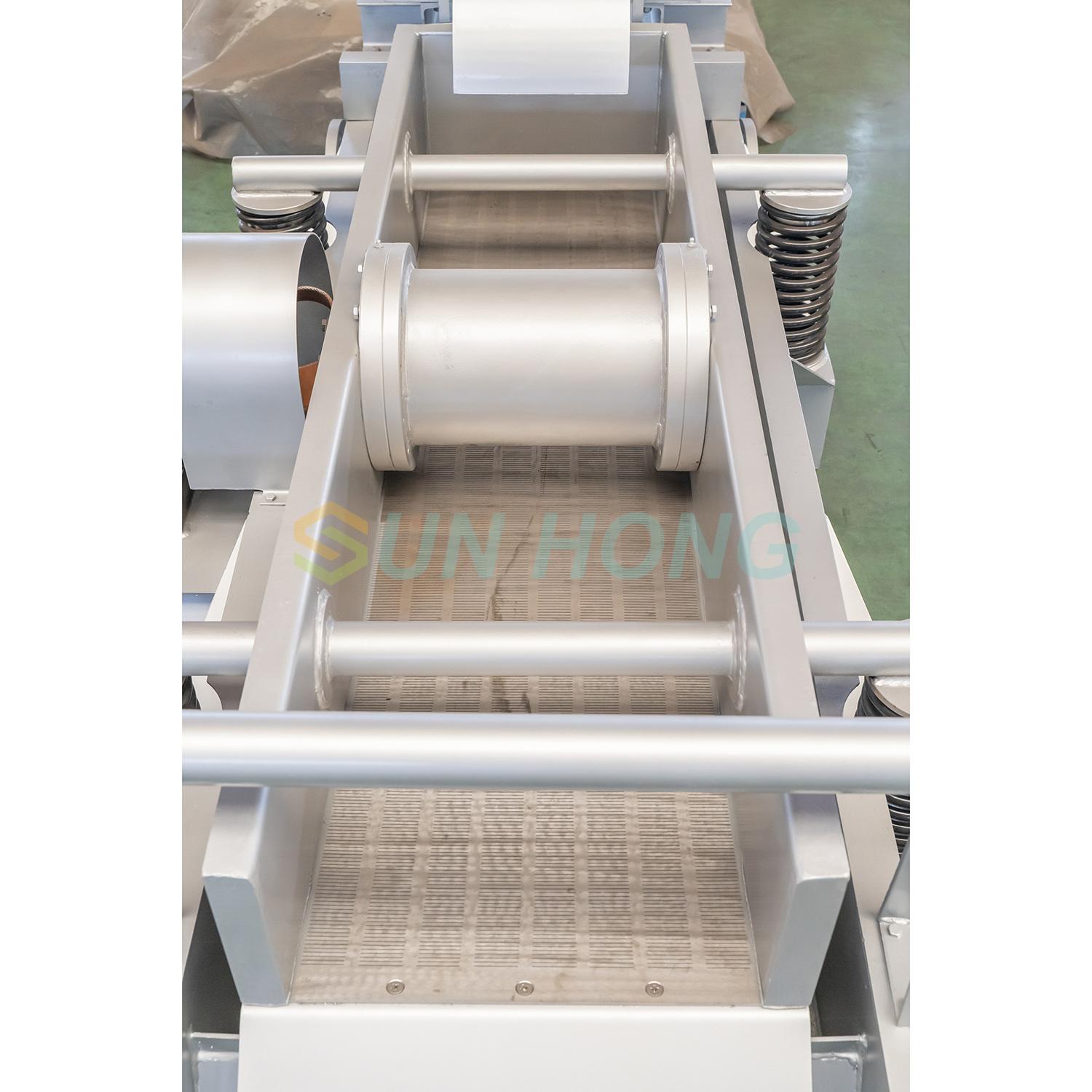

2. Вибрирующий экран является основным компонентом вибрирующего рамы плоского экрана, собранного из деталей, таких как рама, экрана, основной вал, подшипники и блок с тяжелым весом. Существует два типа ситовых пластин, а именно перфорированное сито и сито, каждый из которых с разными размерами отверстий ситовых (щелей). Пользователи могут выбирать в соответствии с ситуацией и требованиями к процессу сырья. Установите круглый взвесенный блок и измените вес или эксцентриситет взвешенного блока, чтобы отрегулировать амплитуду вибрации сита.

3. Шоковой Айорбер принимает подвесную резиновую тарелку. Поглотитель. По сравнению с традиционными пружинными амортизаторами, он имеет преимущества небольшой резонансной амплитуды во время запуска и выключения, плавной вибрации, низкого рабочего шума и легкой замены компонентов демпфирования.

4. Цеточный бак используется для сбора хорошей целлюлозы и установки компонентов, таких как коробка пульпы, рама экрана и амортизатор. Целлюлотный бак сварен из обычных стальных пластин, а прямоугольная выпускная пульпа открывается в нижней части резервуара, а на боковой стороне устанавливается регулировочный затвор на уровне мякоть. Во время производства положение затвора может быть скорректировано в соответствии с требованиями процесса для управления уровнем жидкости бака пульпы.

5. Труба для водоснабжения играет роль в стирании мякоти и хвостах. Чтобы улучшить эффект промывки, в положении отверстия для воды, блокирующей воду в форме ложки, сварка в положении с распылителем воды, так что поток воды, распыляемый водопроводной трубкой, находится в форме водной занавески.

6. Устройство передачи состоит из гибкой связи и электродвигателя. Гибкая связь принимает колонную и резиновую конструкцию ткани и используется парами. Электродвигатель принимает общий Y-образный трехфазный асинхронный двигатель.

Как поддерживать вибрирующий экран

1. Регулярно проверяйте и отрегулируйте демпфер резиновой пластины. Если резиновая пластина удлиняется, ее можно отрегулировать, потянув гайку стержней. Если резиновая пластина повреждена, ее следует своевременно заменить. После регулировки или замены резиновых пластин головки оси четырех подвесных резиновых пластин должны быть горизонтальными.

2. Обратите внимание на повышение температуры и смазку подшипников, регулярно вводить смазку смазки в подшипники, раз в неделю и тщательно заменяйте смазку каждые шесть месяцев.
