Знаете ли вы, что такое Денди Ролл?

Что такое Денди Ролл?

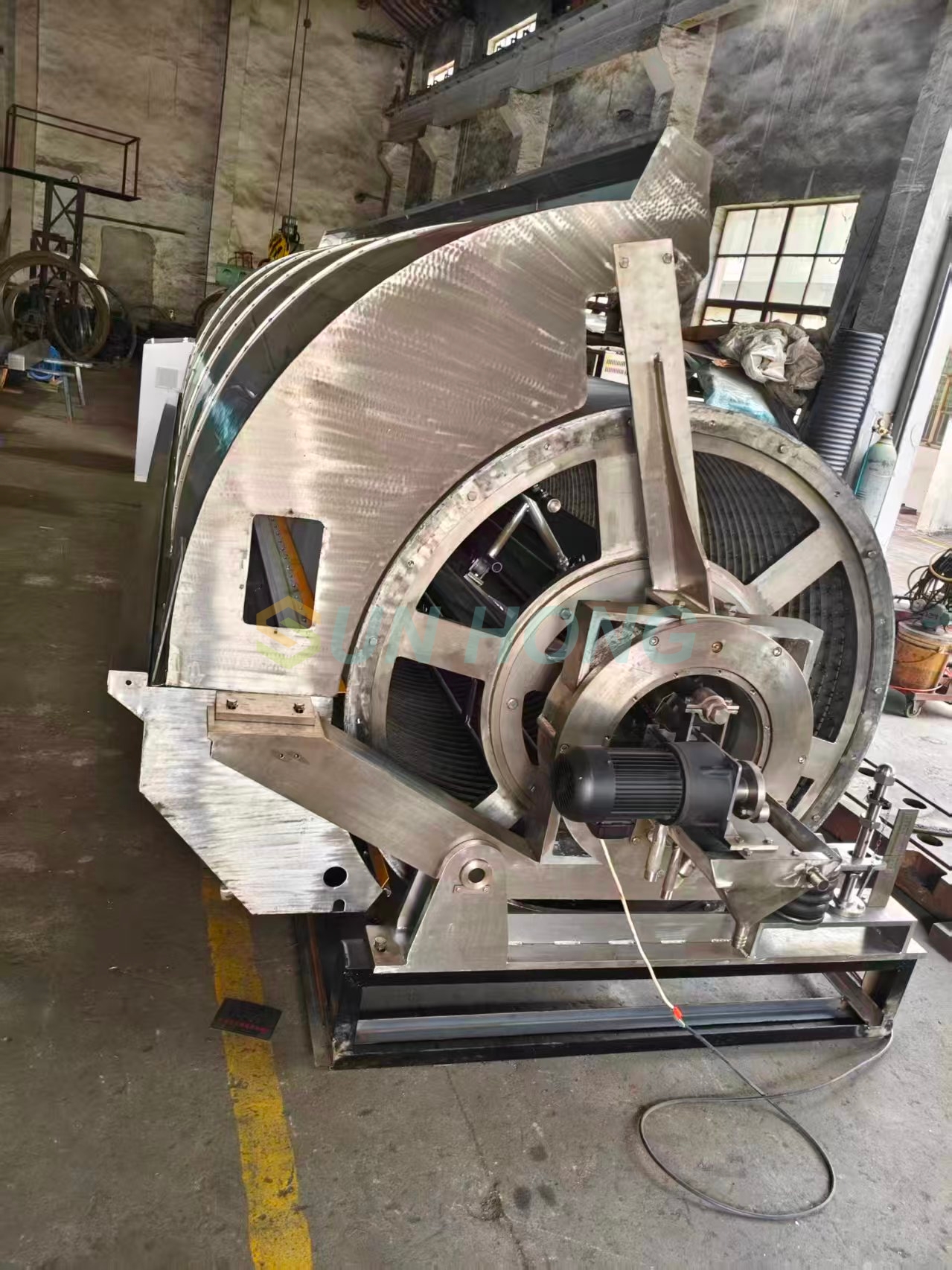

Денди-валок представляет собой легкий полый валик, обернутый сеткой из меди или нержавеющей стали, обычно устанавливаемый на сформированную поверхность ткани после первых двух-трех вакуумных присосок. Денди-ролл имеет возможность декорировать поверхность бумаги и наделить ее необходимым водяным знаком; Улучшите однородность бумаги; Кроме того, отделочный валик также может играть роль в разрушении и устранении пузырьков в бумажном полотне.

Структура Денди Ролла

◆ Роликовый корпус Денди

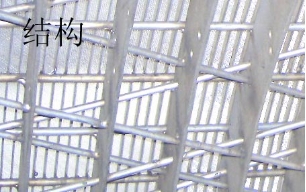

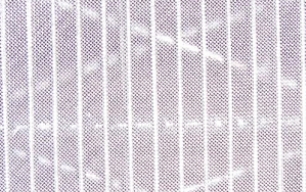

Корпус валика Денди представляет собой вал с шириной поверхности: расстояние между центрами подшипников минус 400 мм. Корпус ролика полностью изготовлен из нержавеющей стали, а киль изготовлен из диагональной проволоки из нержавеющей стали Ø 4, горизонтальной проволоки из нержавеющей стали Ø 5 и среднего армирующего кольца. Толщина пластины составляет 2 мм, а внешняя стальная полоса намотана по вертикальной спирали и сварена 1,2 × 7, что повышает жесткость и скорость открытия отверстий корпуса ролика, а также облегчает обезвоживание и очистку. После сварки используются методы вибрационной и термической обработки для устранения сварочных напряжений, чтобы гарантировать отсутствие деформации во время производства и использования. Затем его грубо измельчают и тонко измельчают и оборачивают сеткой из нержавеющей стали 316L размером 40 меш. Эту структуру нелегко ослабить, она обладает высокой жесткостью и подходит для изготовления роликов большого диаметра и большой ширины поверхности. Для удовлетворения текущего спроса на высокоскоростные и широкоформатные бумагоделательные машины.

◆ Распылительная трубка

Внутри корпуса валика денди установлена ​​парораспылительная трубка с диаметром отверстий 1 мм, двухрядными отверстиями, междурядьем 3 мм и расстоянием между отверстиями 6 мм. Давление пара составляет 0,1 МПа (1-2 кгс/c㎡) или определяется в соответствии с требованиями процесса, а направление распыления можно регулировать до 45°.

◆ Резервуар для воды

Резервуар для приема воды изготовлен из нержавеющей стали и расположен внутри корпуса валика водяных знаков. Чтобы эффективно принимать капли воды, разбрызгиваемые движущейся водораспылительной трубой под высоким давлением, область приема воды на одной стороне резервуара для приема воды увеличена и имеет внутреннюю полость типа сборки и разборки.

◆ Подсоедините крышку коробки передач.

Используется для соединения корпуса ролика с универсальным шарниром трансмиссии, распылительная трубка, канавка для приема воды и подвижная распылительная трубка высокого давления внутри корпуса ролика закреплены на стороне трансмиссии и все находятся на подшипниках этого компонента; Для удобства погрузки и разгрузки при подъеме денди-ролла достаточно снять фланец кардана на торцевой крышке.

◆ Подъемное устройство

Подъем и опускание денди-ролла достигается за счет гофрированной пневматической шины этого компонента. Обычно расстояние прессования поверхности сетки составляет 5-15 миллиметров, что определяется процессом в зависимости от типа бумаги и количественных условий.

◆ Ограничительное устройство

Используется для ограничения расстояния между денди-валком и формирующей тканью при подъеме вверх и вниз, регулируется гайкой; Во время нормальной работы рама подшипника валика денди поддерживается нижней гайкой, чтобы обеспечить расстояние, на которое валок денди прижимается; Когда машина остановлена, поднимите денди-валок пневматической шины от поверхности сетки, гайкой ограничите опорную раму в пределах хода пневматической шины и зафиксируйте ее штифтом.

◆ Крышка подключения воды

Это устройство служит двум целям: во-первых, когда валок Дэни вращается с высокой скоростью, центробежная сила выбрасывает капли воды с поверхности валика в сторону принимающего воду внешнего покрытия; Во-вторых, имеется три водоскребка, которые могут сбрасывать тонкие волокна и распылять воду с поверхности ролика в ведро для приема воды и сливать их.

◆ Система сжатого воздуха

Пневматическая коробка оснащена редукционным клапаном, электромагнитным гидрораспределителем и ручным гидрораспределителем. Внешний сжатый воздух подключается для регулировки давления, а направляющий клапан контролирует подъем или опускание пневматической шины. Рабочее давление составляет 0,3 МПа (2~6 кгс/c㎡).

◆ Передвижная спринклерная труба высокого давления

Переместите трубы распыления воды высокого давления внутри валика, расположите форсунки с интервалом 60 мм и используйте игольчатые форсунки из высококачественного композита из нержавеющей стали и твердых керамических материалов; Для предотвращения засорения форсунок на входе установлен фильтр 100 меш; Требуемое давление воды: 0,3 МПа (3-8 кгс/c·м), ход качания: ± 40 мм, частота возвратно-поступательных движений: 10 раз в минуту, регулируемый угол распыления; В трансмиссионном устройстве используется микроредуктор и двигатель мощностью 180 Вт.

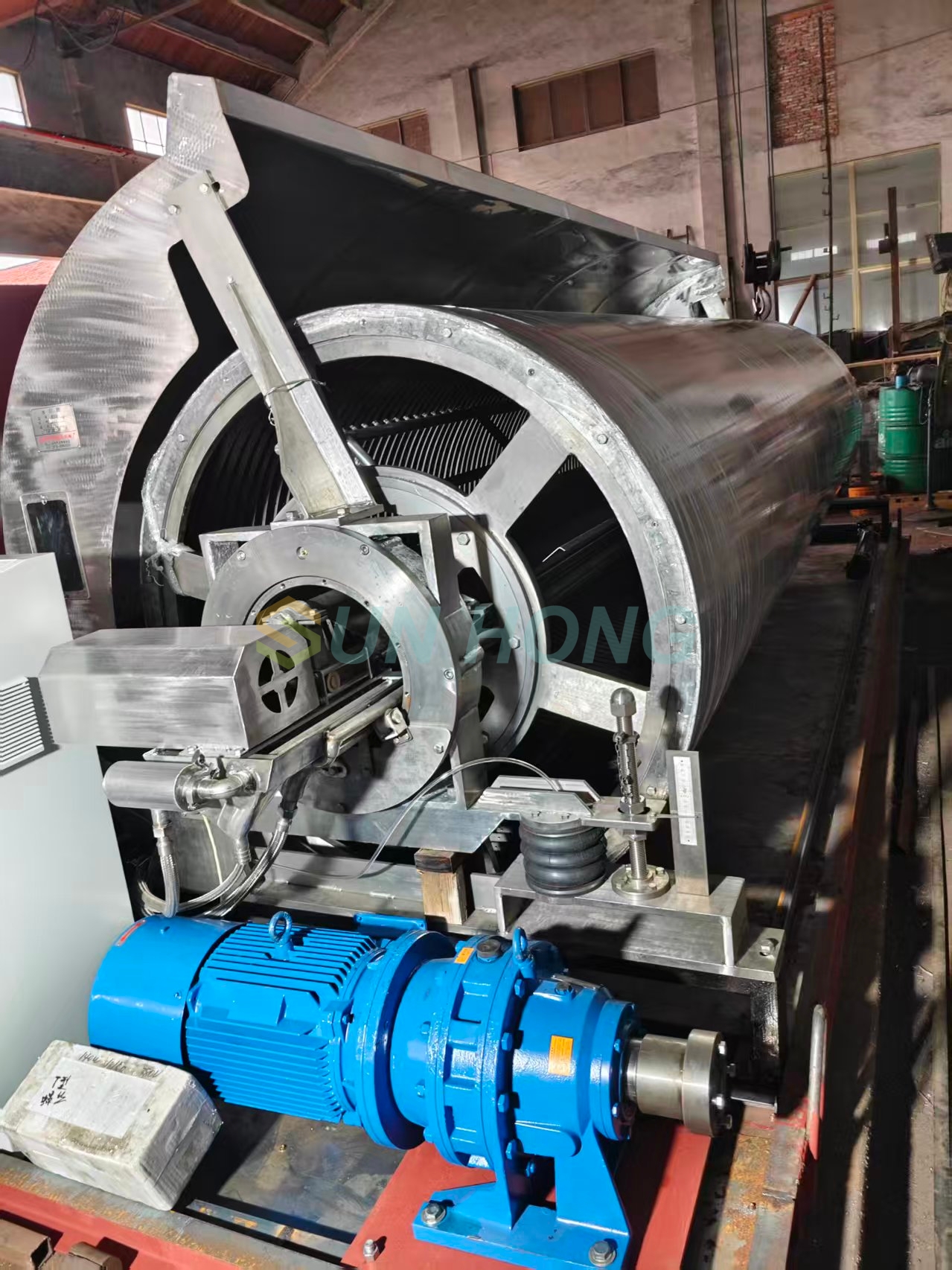

◆ Отдел передачи

Независимо оборудованный точкой передачи, с использованием регулирования скорости преобразователя частоты, циклоидального замедления вертушки, выхода универсального шарнира и ролика с водяными знаками, он может свободно подниматься и опускаться.

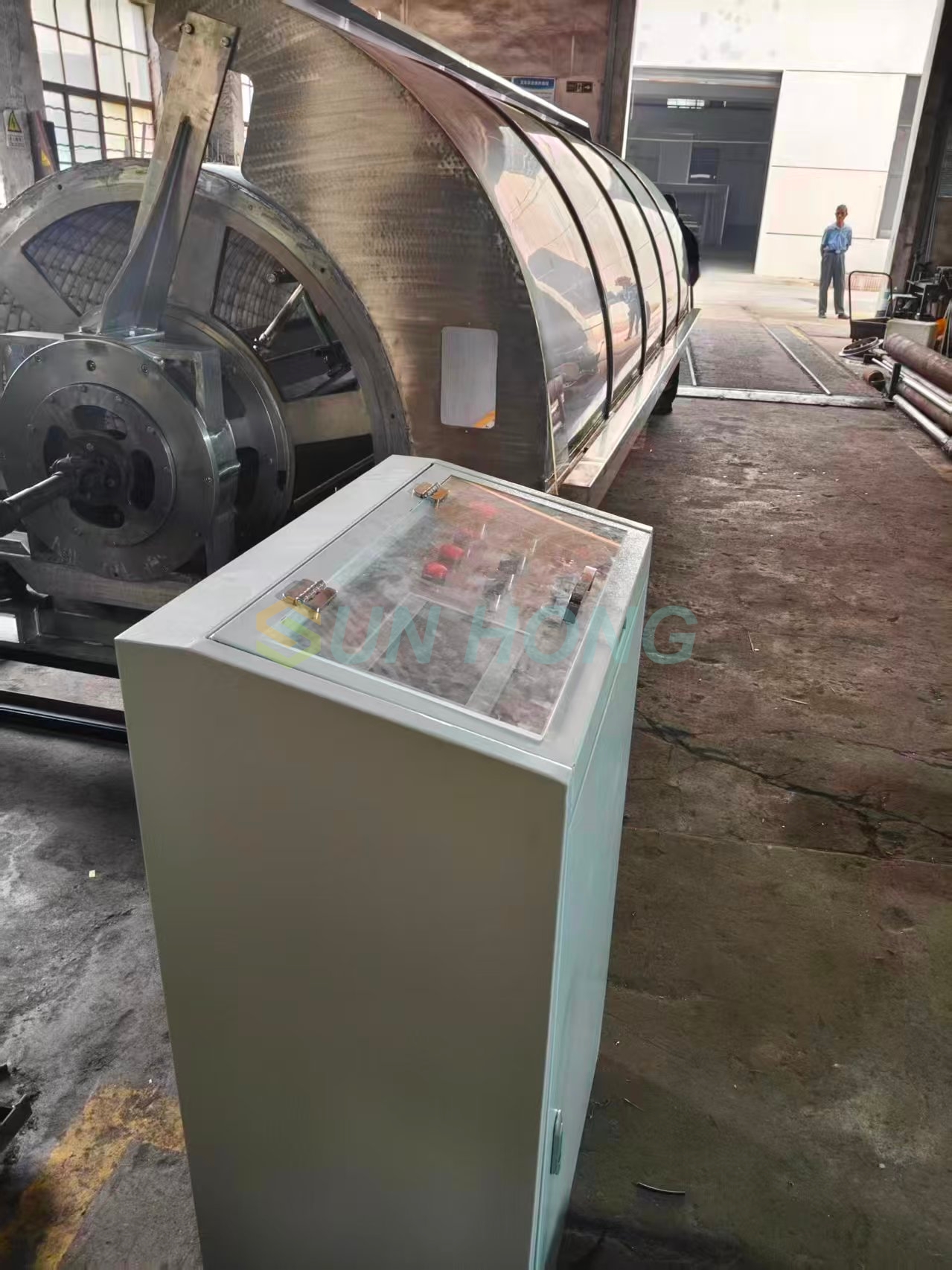

◆ Электрический блок управления

Одна точка передачи, регулировка скорости преобразования частоты, синхронизированная с бумагоделательной машиной, со следующей конкретной конфигурацией:

1. Входной сигнал управления скоростью, отображение скорости;

2. Ручное или автоматическое управление, выход, отображение скорости;

3. Автоматический подъем ролика (при остановке или когда разница скоростей между машиной и бумагоделательной машиной слишком велика).
