Как выбрать подходящий Денди Ролл

Выбор и установка рулона денди на бумагоделательные машины Foudrinier:

Валик Денди обычно представляет собой прямой и круглый валик с полой сеткой, а не валок со сквозным валом. Два конца корпуса ролика зафиксированы с помощью амплитуд колеса.

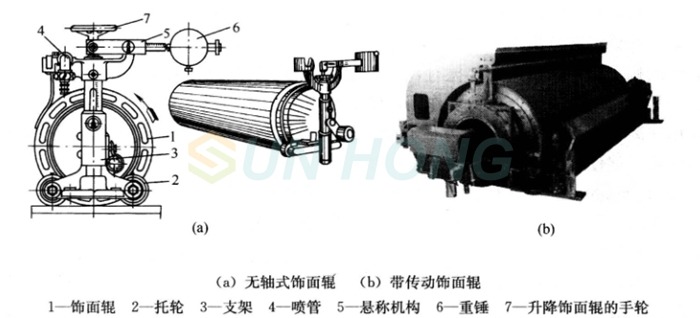

На следующем рисунке показаны состав и внешний вид широко используемого рулона денди без вала. Корпус ролика представляет собой спиральный каркас из медной проволоки, покрытый медной сеткой, с концевыми кольцами и небольшими роликами на обоих концах. Давление денди-вала на влажное бумажное полотно можно регулировать с помощью рычажного ударного механизма. На тихоходной бумагоделательной машине денди-валок приводится в движение листами бумаги и тканью. По мере того, как бумагоделательные машины становятся шире и быстрее, диаметр и жесткость валков денди увеличиваются, и необходимо иметь встроенное приводное устройство, чтобы гарантировать, что скорость валков соответствует скорости сетки. На некоторых новых бумагоделательных машинах скорость денди-валка превышает скорость сетки до 5%, за счет чего улучшаются однородность и характеристики поверхности бумажного листа. Для промывки поверхности сетки денди-валок оснащен распылительной трубкой и струйной трубкой.

Выбор денди-ролла оказывает существенное влияние на качество продукта. Поверхностная сетка обычно представляет собой плоскую тканую сетку, требующую хорошей проницаемости, а проволочная сетка немного тоньше, чем проволока с линейной сеткой. Выберите подходящий диаметр, ширину лицевой стороны и количество лицевых сторон в зависимости от типа производимой бумаги, скорости бумагоделательной машины, ширины и размера ячеек формовочной ткани..

Как правило, для бумаги с высокой скоростью и большим тиражом размер ячейки должен быть достаточно мал, чтобы облегчить обезвоживание, а разница между размером ячейки и формующей тканью не должна быть слишком большой. Для писчей бумаги и бумаги с двойным клейким слоем обычно используется сетка размером около 50 меш, тогда как для тонкой бумаги используется сетка размером около 80 меш. Если размер ячейки сетки слишком велик, денди-валку будет трудно обезвоживаться, и пульпа будет легко подниматься валиком на выходе из контактного зазора с формирующей тканью. Вынесенная на поверхность бумаги целлюлоза после вращения валика выбрасывается на поверхность денди-рулона, вызывая на бумаге прозрачные пятна и, возможно, образуя продольные «каналы мякоти» и многочисленные пузырьки воздуха, образующие поры на бумаге.

Диаметр рулона денди зависит от веса бумаги и скорости автомобиля. Как правило, лучше выбирать больший диаметр для транспортных средств с высокой скоростью и большими объемами, чтобы избежать образования зоны отрицательного давления на выходе из-за небольшого диаметра и высокой скорости вращения валика денди, который может создавать силу всасывания и вызывать трудности с обезвоживанием, что приводит к образованию пульпы или пузырьков воды, влияющих на однородность бумаги и вызывающих заболевания бумаги. Исходя из опыта, для определения диаметра денди-валка рекомендуется использовать скорость 100 об/мин.

Выбор и расчет ширины поверхности денди-валка обычно основывается на следующей эмпирической формуле:

б=bВ+(50-100)

В формуле b представляет собой ширину поверхности денди-рулета в миллиметрах, а bB представляет собой ширину поверхности грудки в мм.

Очень важно положение установки денди-ролла, обычно его размещают на «ватерлинии». После того, как рулон пройдет по поверхности сетки, ватерлиния удлинится. В то же время распыление воды на поверхность чистящего валика самого рулона Денди увеличит содержание влаги во влажной бумаге. Поэтому рулон денди обычно помещается между двумя наборами вакуумных присосок , причем количество вакуумных присосок сзади должно быть больше, чем спереди. Необходимо увеличить степень вакуумирования вакуумного пресс-вала или принять меры по усилению обезвоживания для снижения влажности влажной бумаги на выходе из валика.

Для нового валка «Дэнди» большого диаметра свободная поверхность сетки внизу должна быть равна диаметру всего валка. При установке валка должна иметь 1/3 свободной поверхности сетки перед валком и 2/3 свободной поверхности сетки позади валка. Денди-рулон расположен после первого всасывающего резервуара, а иногда и после последнего ящика для вакуумной разделочной доски. Для достижения лучших результатов содержание влаги под рулоном денди должно составлять 2%.

Чтобы обеспечить объем, способный вместить избыток воды внутри рулона денди, был разработан новый рулон денди с двухслойной сеткой. Сначала оберните слой очень толстой сетки, а затем оберните еще один слой проволочной сеткой из нержавеющей стали толщиной 35-40 меш . Сетка состоит из спиральных швов и почти полностью изготовлена ​​из нержавеющей стали. Избыточную воду, скопившуюся между зазорами рулонной сетки Денди, необходимо удалить, обычно с помощью внутреннего разбрызгивания воды. Поддон для сбора воды расположен на входной стороне рулона Денди. В нижней части диска имеется уплотнительное устройство, предотвращающее утечку воды. Удаленную воду следует своевременно сливать. Спереди и сзади бумагоделательной машины большой ширины имеются дренажные отверстия.
