Многопроходные поворотные соединения представляют собой механические уплотнительные устройства, которые соединяют стационарные трубопроводы и вращающиеся компоненты, в основном разделенные на одноконтурные, двухконтурные и многоходовые. Многопроходные поворотные соединения делятся на гидравлические, тихоходные, высокого давления, быстроходные, высокого давления и другие типы.

Разница однопроходного и многопроходного поворотного соединения

Однопроходное вращающееся соединение

Это самая простая форма, имеющая только один независимый проход для жидкости внутри. Он отвечает за передачу среды между фиксированным концом и вращающимся концом. Структура относительно проста и подходит для сценариев, в которых необходимо передавать только одну среду, например, для подачи циркулирующей воды для охлаждающих валков.

Многопроходное вращающееся соединение

Внутри содержит два или более полностью изолированных прохода для жидкости. Эти проходы могут одновременно передавать различные среды (например, вход и выход, вход и выход), не мешая друг другу. Многопроходные вращающиеся соединения имеют сложную конструкцию и требуют высоких требований к точности обработки и обычно используются в сложном оборудовании, требующем одновременной замены нескольких жидкостей, таком как многоцветные печатные машины и сложные гидравлические поворотные платформы.

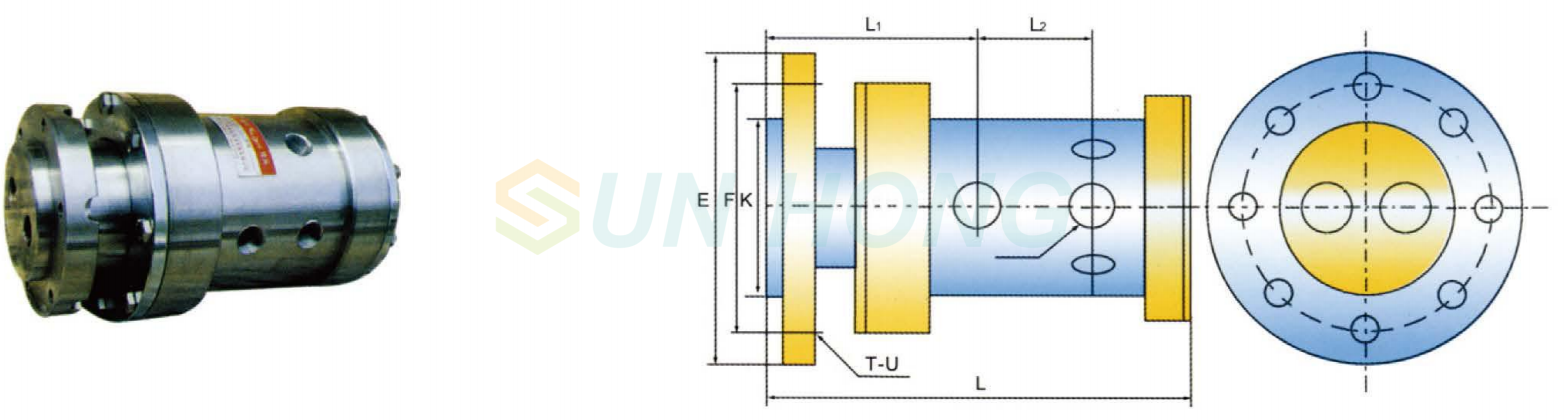

Применение  и  параметры  двухпроходного вращающегося соединения

Применяемые жидкости: охлаждающая жидкость, горячая вода, холодная вода, сжатый воздух. Путь потока: двусторонний (с портом подключения энкодера) Максимальная температура: 120°С Максимальное давление: 4,0 МПа Максимальная скорость: 5 об/мин Применимый преобразователь: 15-40T

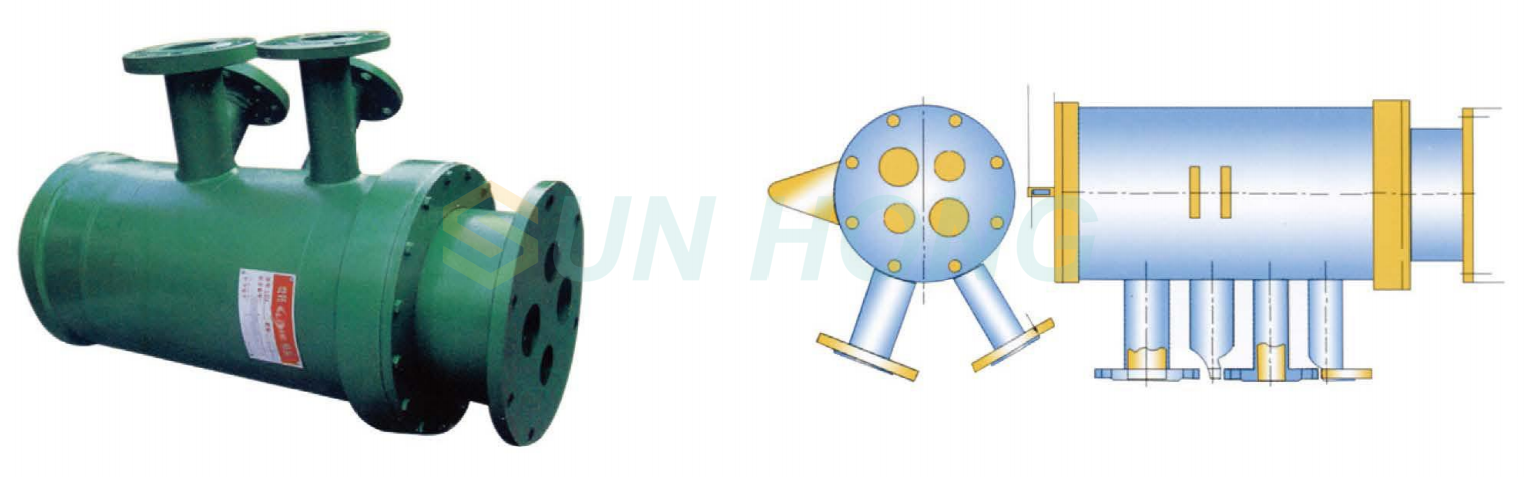

Применение четырехходового вращающегося соединения  и параметры

Применяемые жидкости: охлаждающая жидкость, горячая вода, холодная вода, сжатый воздух. Путь потока: 4-ходовой (с портом подключения энкодера) Максимальная температура: 120°С Максимальное давление: 4,0 МПа Максимальная скорость: 5 об/мин Применимый преобразователь: 25-120T

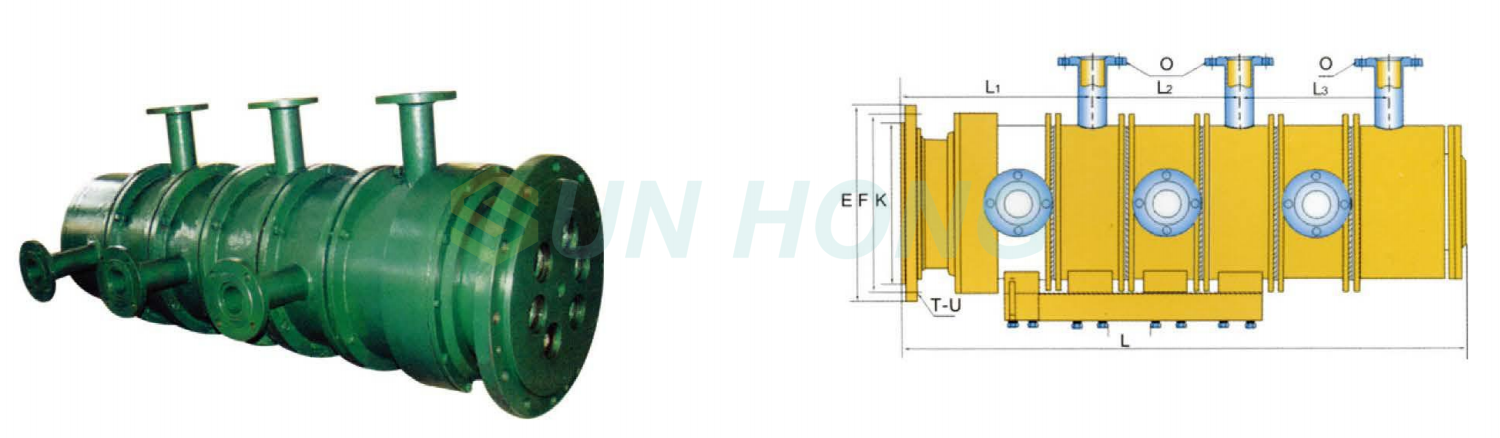

Применение вращающегося соединения 2-8 проходов  и параметры

Применяемые жидкости: охлаждающая жидкость, горячая вода, холодная вода, сжатый воздух. Путь потока: 2–8 каналов (с портом подключения энкодера) Максимальная температура: 120°С Максимальное давление: 3,0 МПа Максимальная скорость: 5 об/мин Применимый преобразователь: 20-210T
