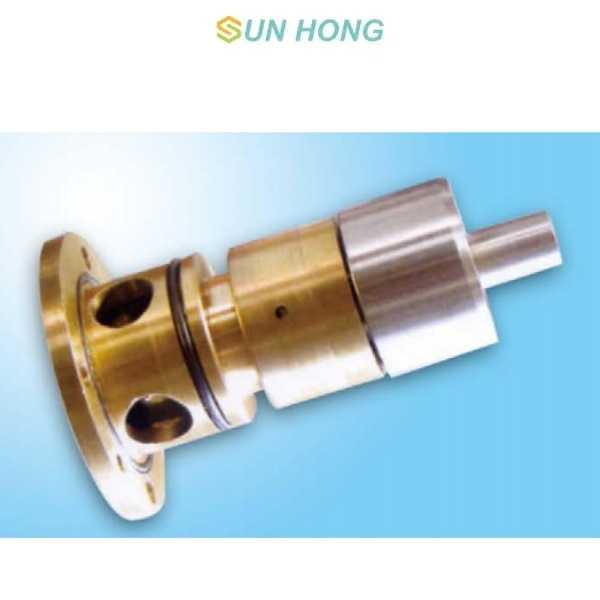

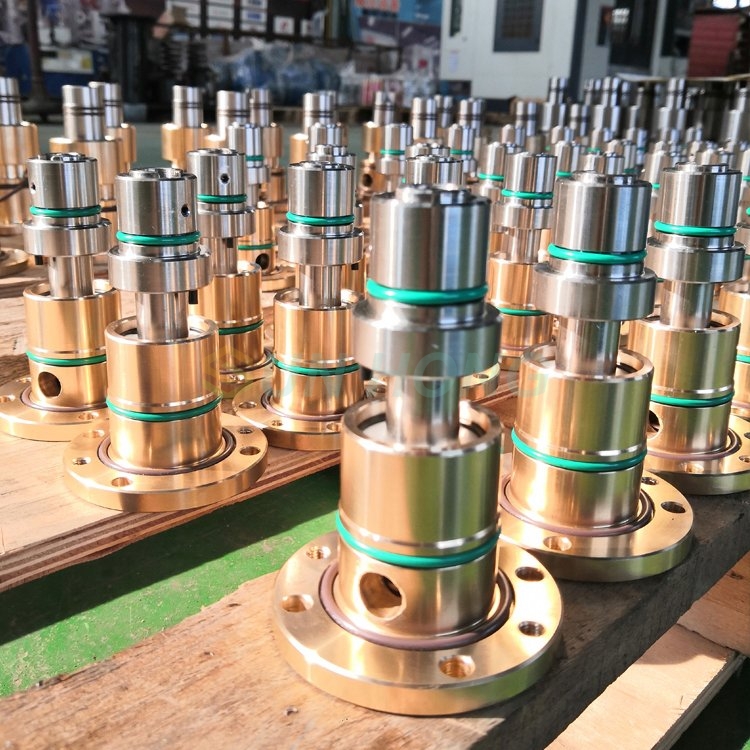

Роторное соединение для машины непрерывного литья заготовок

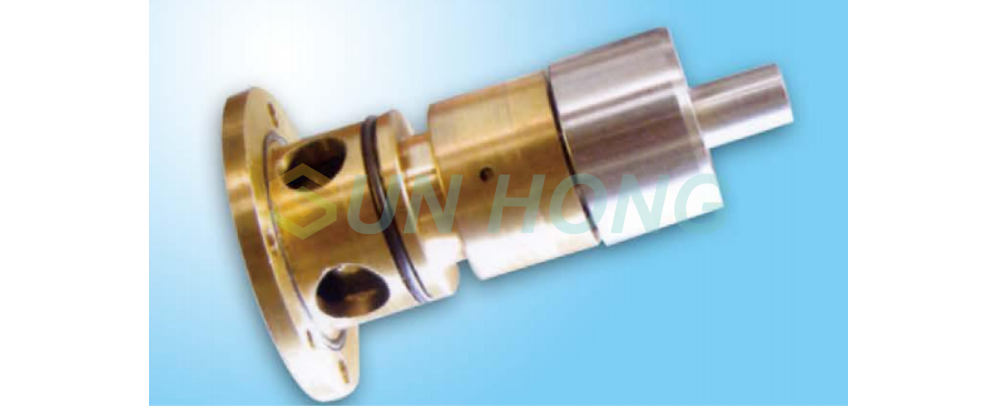

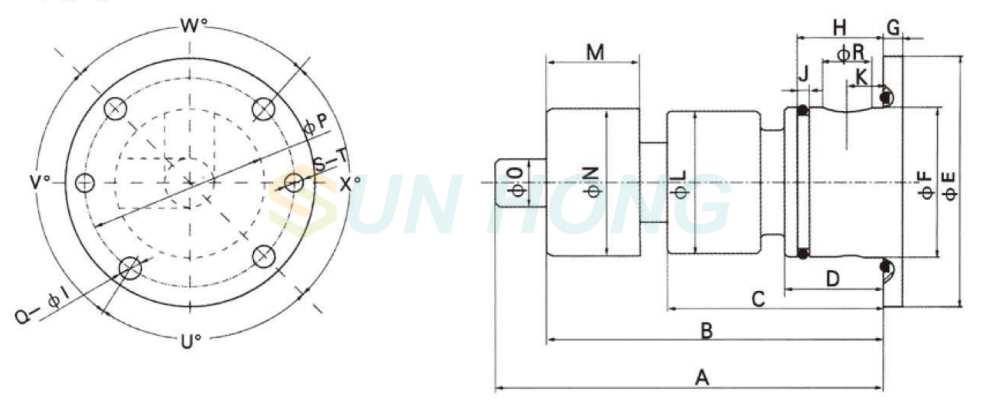

Тип вставки Применение поворотного соединения
Поворотное соединение вставного типа представляет собой переходное уплотнительное устройство соединения в области инженерных технологий, которое подает текучую среду из статических систем в динамические вращающиеся системы. В основном используется для охлаждения роликов машин непрерывного литья заготовок в металлургической промышленности. Его функция заключается в продлении срока службы роликов с внутренней конструкцией охлаждения, что имеет значительные преимущества по сравнению со сплошными роликами с внешним охлаждением.
Тип пластины Роторное соединение Условия использования
Осевое расширение и сжатие | 10 мм |
| Максимальное рабочее давление | 1,2 МПа |
| Экспериментальное давление | 1,8 МПа |
| Максимальная рабочая температура | 120 °С |
| Максимальная скорость | 60об/мин |

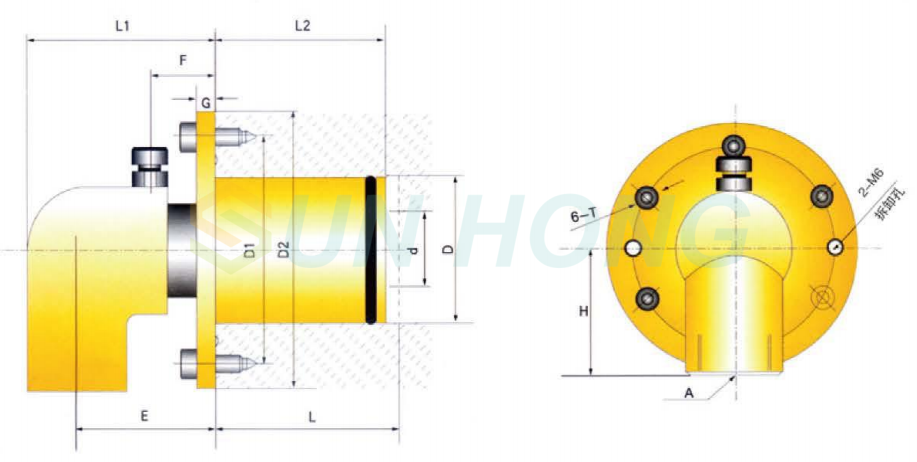

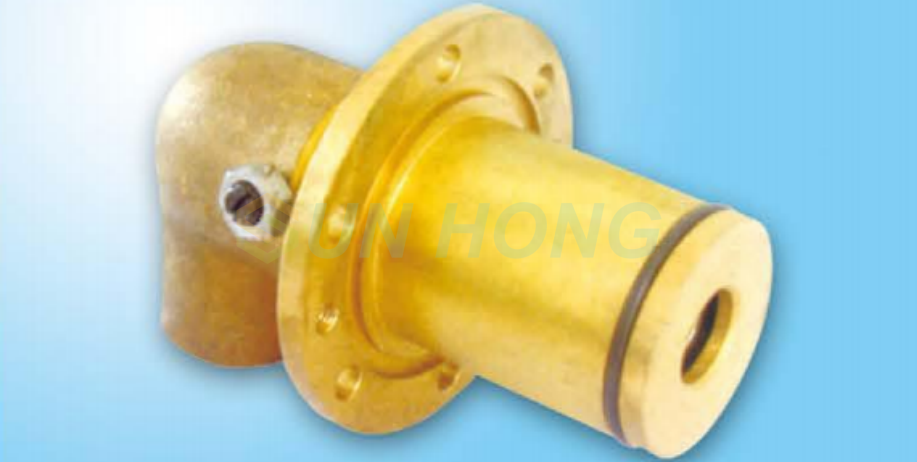

Применение поворотного соединения локтевого типа
Система поворотного соединения коленчатого типа разработана с учетом характеристик современного соединительного оборудования валков машин непрерывного литья заготовок. Он проникает в большую часть формы соединения внутри и снаружи валков, обнажая только изгибы соединений труб, что способствует пространственному расположению между потоками валков. Конструкция уплотнительной конструкции вращающегося соединения не только использует сбалансированную конструкцию уплотнения, но также заменяет исходный осевой серийный тип на уникальный перевернутый тип внутреннего уплотнения. Это не только уменьшает осевую длину, но и объединяет конструкцию оболочки, что более удобно для разборки и обслуживания соединения.
Условия использования поворотного шарнира локтевого типа
Осевое расширение и сжатие | 10 мм |
| Максимальное рабочее давление | 1,5 МПа |
| Подходящие носители | Вода, гидравлическое масло, охлаждающая жидкость и т. д. |
| Максимальная рабочая температура | 120 °С |
| Максимальная скорость | 60об/мин |
