Что такое верхний формовщик бумагоделательной машины

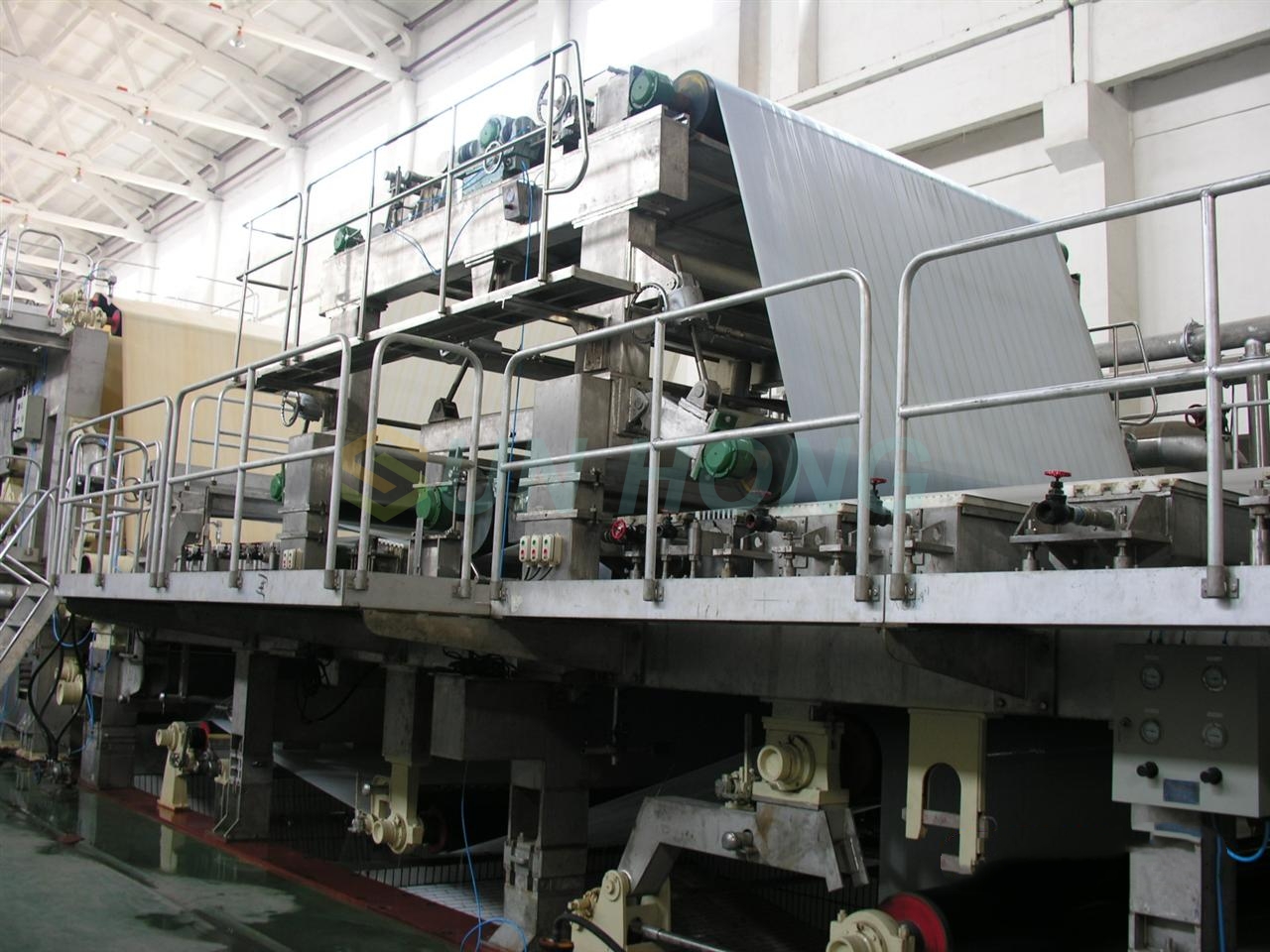

Верхний формовщик бумагоделательной машины

Верхний формирователь предполагает добавление формовочной ткани над формовочным столом бумагоделательной машины Foudrinier перед формованием влажного бумажного листа. Влажный лист бумаги проходит между двумя слоями формовочной ткани, обезвоживая верхнюю и нижнюю стороны бумажного полотна. В то же время за счет сжатия и гидравлического воздействия между двумя слоями формирующей ткани хлопья волокна диспергируются, уменьшая количество хлопьев волокна во влажном бумажном листе, улучшая однородность бумажного листа, уменьшая разницу между двумя сторонами структуры бумажного листа и достигая цели значительного улучшения качества бумажного листа.

Современная бумагоделательная машина Fourdriner имеет большую разницу между двумя сторонами бумаги, плохую однородность, высокую нагрузку на сетку и короткий срок службы сетки. Эффективный и энергосберегающий верхний формирователь, не требующий привода и имеющий двустороннее обезвоживание, снижает энергопотребление сеточной секции, увеличивает срок службы формовочной ткани и комплексно решает недостатки больших двухсторонних различий и плохой однородности в бумагоделательных машинах фудринье. В то же время верхняя сетка увеличивает обезвоживающую способность секции проволоки, значительно увеличивая уровень рециркуляции оборотной воды в секции формования. С другой стороны, это решает проблему, вызванную сбросом белой воды при производстве бумаги, и обеспечивает новый реальный способ нулевого сброса белой воды при производстве бумаги.

Структура Top Former

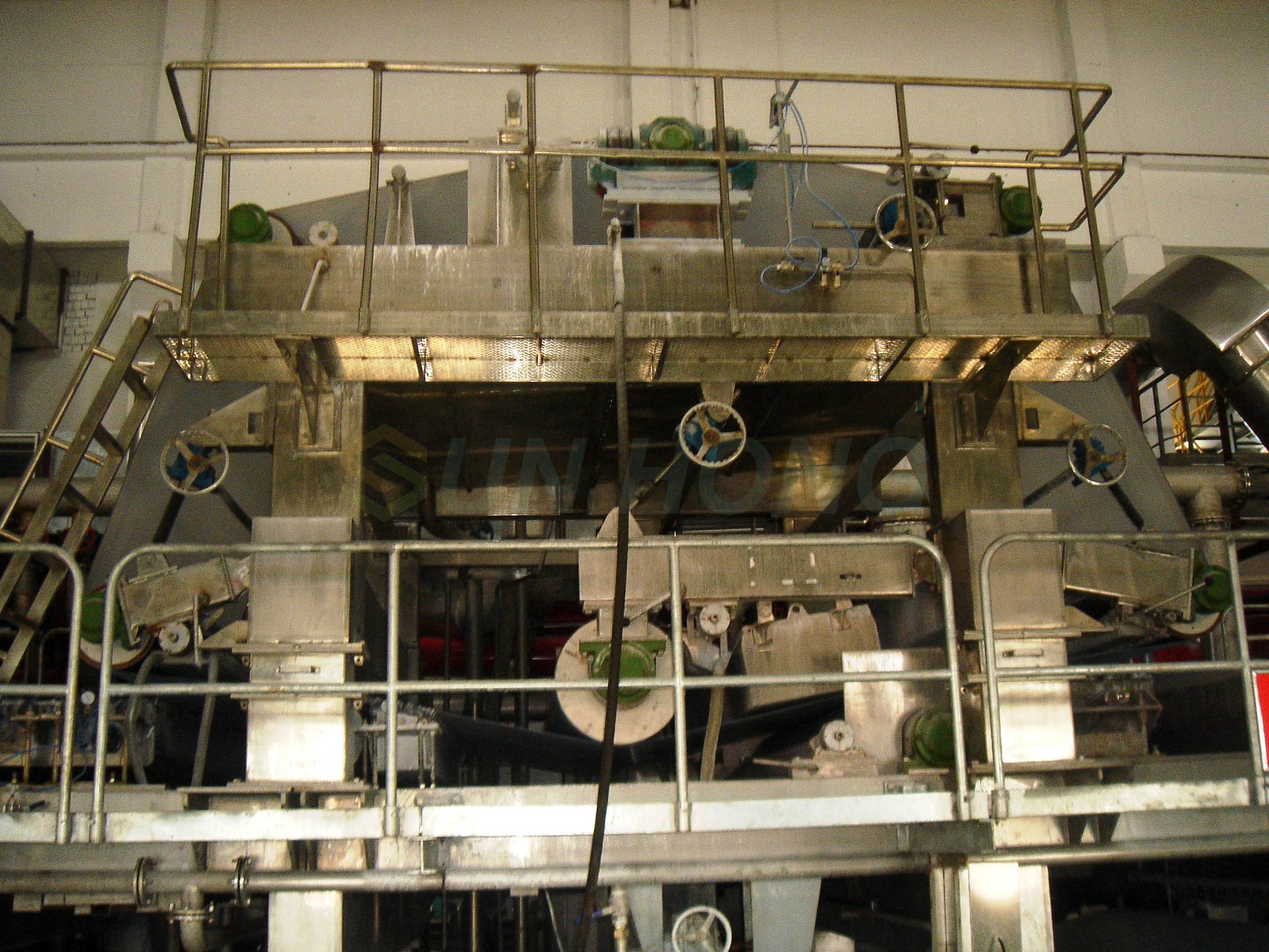

Верхний формирователь проволоки установлен в соответствующем положении в верхней части проволочного стола бумагоделательной машины Fourdrinier и состоит из верхнего формовочного валка, нижнего формовочного валка, поворотного валка, выпускного валка, входного валка, возвратного валка, корректирующего валка, натяжного валка, корзины для приема воды, всасывающей камеры, кольцевой сетки и рамы. Положение и угол входных, выходных и формовочных валков можно регулировать в соответствии с фактическими потребностями, а натяжение двух сеток можно регулировать для достижения цели регулировки распределения обезвоживания по обеим сторонам проволоки, оптимизации процесса формования и улучшения однородности.

Принцип работы Top Former

Влажная бумага поступает в клиновидную область, образованную верхним и длинными полотнами, из секции длинного полотна. Слой мякоти сжимается в клиновидной области, вызывая нарушение и диспергирование хлопьев, заставляя их быстро обезвоживаться. Затем он поступает в зону зажима между нижними формовочными валками для дальнейшего принудительного обезвоживания.

Ракельный нож установлен внутри формовочной ткани в зоне зажима. Белая вода, выходящая из верхней формирующей ткани, попадает в корзину для приема воды и выливается за пределы машины через ракель, в то время как белая вода, выходящая из нижней сетки, соскребается нижней лопастью и попадает в поддон для белой воды. Под нижней сеткой зоны входного клина установлены картонный ящик с низким вакуумом и короб для поглощения влаги, чтобы регулировать концентрацию слоя целлюлозы, поступающего в область клина. Вакуумная всасывающая коробка установлена ​​под нижним проводом в зоне выпускного клина, что позволяет всасывать и перемещать бумажные страницы по нижнему проводу. Водяную пластину и корзину для приема воды в области зажима можно регулировать вверх, вниз, вперед и назад. Формирующий валок и направляющий ролик проволоки оснащены лезвиями для своевременного удаления воды и волокон с поверхности ролика. Уровень вакуума в камере влажного всасывания и лотке для приема воды создается центробежным вытяжным вентилятором, а чистая вода сбрасывается в резервуар для белой воды после прохождения через сепаратор.

В верхней формовочной машине из-за постепенного уменьшения площади зажима между двумя проволоками в зоне формования лист влажной бумаги сжимается двумя проволоками, в результате чего свободная вода в листе влажной бумаги выдавливается с обеих сторон верхней и нижней сетки. Поскольку расстояние между зажимными областями постепенно уменьшается, эффект сжатия продолжает увеличиваться. Кроме того, переменная дуговая кривая, образованная обезвоживающими элементами, такими как формовочный валок, значительно увеличивает скорость обезвоживания верхней части проволоки. Эксперименты и производство показали, что устройство с верхней сеткой может удалять 30-45% общего объема воды в секции формования, сокращая количество используемых вакуумных всасывающих камер. Однако верхняя проволока не имеет передачи, что приводит к снижению энергопотребления по сравнению с традиционными формовочными секциями. В то же время это может эффективно увеличить скорость бумагоделательной машины.
